74HC165概述
74HC165是一款高速CMOS器件，74HC165遵循JEDEC标准no.7A。74HC165引脚兼容低功耗肖特基TTL（LSTTL）系列。
74HC165是8位并行读取或串行输入移位寄存器，可在末级得到互斥的串行输出（Q7和Q7），当并行读取（PL）输入为低时，从D0到D7口输入的并行数据将被异步地读取进寄存器内。而当PL为高时，数据将从DS输入端串行进入寄存器，在每个时钟脉冲的上升沿向右移动一位（Q0→Q1→Q2，等等）。利用这种特性，只要把Q7输出绑定到下一级的DS输入，即可实现并转串扩展。
74HC165的时钟输入是一个“门控或”结构，允许其中一个输入端作为低有效时钟使能（CE）输入。CP和CE的引脚分配是独立的并且在必要时，为了布线的方便可以互换。只有在CP为高时，才允许CE由低转高。在PL上升沿来临之前，不论是CP还是CE，都应当置高，以防止数据在PL的活动状态发生位移。

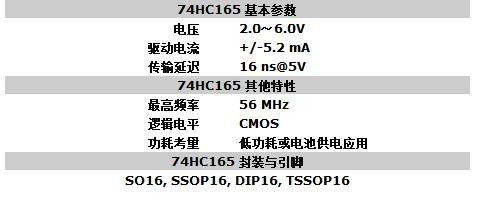

74HC165参数

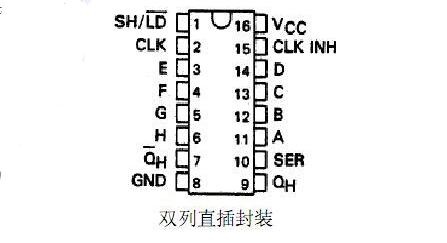

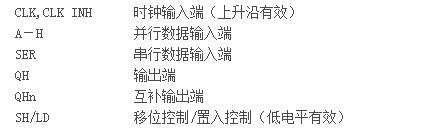

74hc165引脚及功能

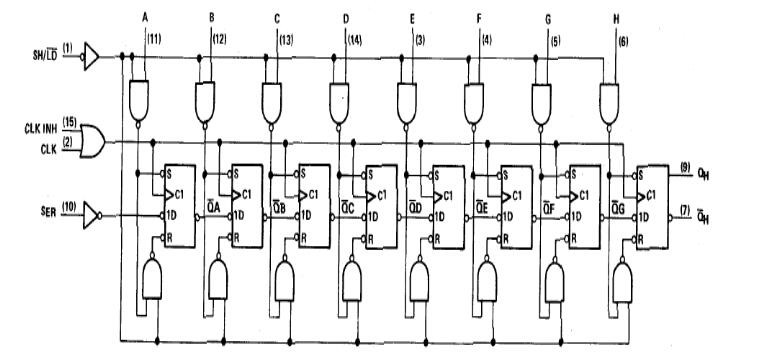

74hc165内部结构图
