本文主要介绍的是74ls377中文资料汇总，首先介绍了74ls377引脚图及功能，其次阐述了74ls377逻辑图及功能表，最后介绍了74ls377推荐工作条件及特性，具体的跟随小编一起来了解一下吧。
54/74LS377为八D边沿触发器，其主要电特性的典型值如下（具体厂家有可能不是完全一至）：
当允许控制端/E为低电平时，时钟端（CP）脉冲上升沿作用下，输出端Q与数据端D相一致。当CP为高电平或者低电平时，D对Q没影响。

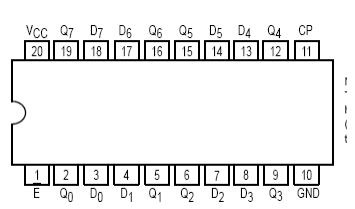

74ls377引脚图及功能
引脚图功能
/E——————————允许控制端（低电平有效）
D0~D7————————数据输入端
Q0~Q7————————数据输出端
CP——————————时钟输入端（上升沿有效）

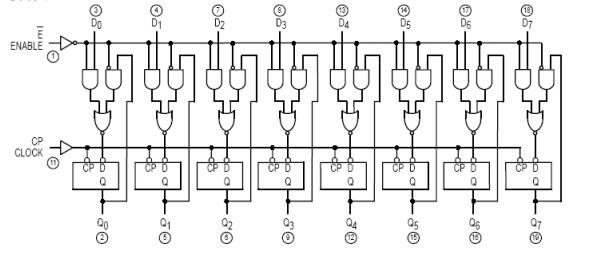

74ls377逻辑图

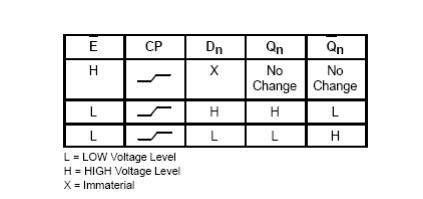

74ls377功能表
74ls377极限值
电源电压 …………………………………………7V
输入电压 …………………………………………7V
工作环境温度
54LS377……………………………………… -55~125℃
74LS377……………………………………… 0~70℃
存储温度 …………………………………………-65~150℃

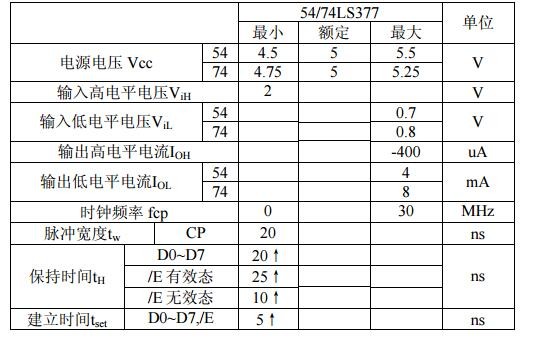

74ls377推荐工作条件
74ls377特性

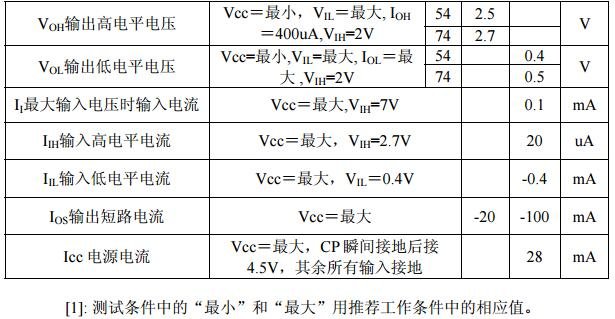

1、静态特性（TA 为工作环境温度范围）

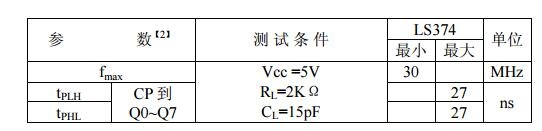

2、动态特性（TA=25℃）
tPLH输出由低到高传输延迟时间
tPHL输出由高到低传输延迟时间
推荐下载：《74ls377中文资料》
