74hc573引脚图及功能真值表逻辑

SL74HC573 跟LS/AL573 的管脚一样。器件的输入是和标准CMOS 输出兼容

的；加上拉电阻，他们能和LS/ALSTTL 输出兼容。

当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同

步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

输出能直接接到CMOS，NMOS 和TTL 接口上

操作电压范围：2.0V~6.0V

低输入电流：1.0uA

CMOS 器件的高噪声抵抗特性

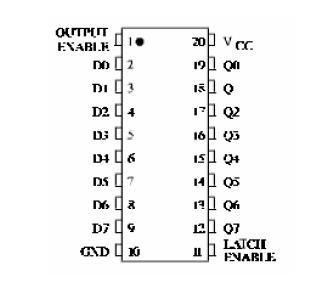

管脚功能图：

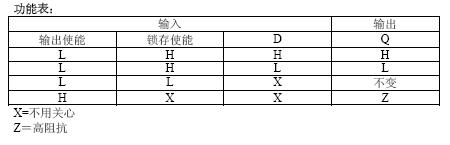

74HC573功能表

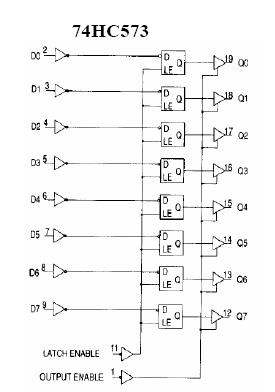

74HC逻辑图
