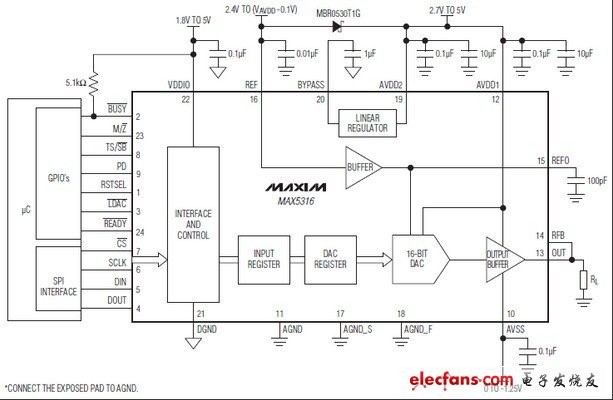

MAX5316是一种高精度，16位，串行SPI输入，缓冲电压输出数字-模拟转换器(DAC)，采用4mm x 5mm的24引脚TQFN封装。该器件具有±1 LSB的INL(最大值)的精度和超过温度范围为-40°C至+105°C 3μs的时间快速解决缓冲DAC输出电压为±0.25 LSB的DNL(典型值)精度和低偏移和增益漂移为±0.6ppm /℃的FSR(典型值)，驾车时长引线长度的负荷力感输出(OUT)保持精度。提供一个单独的AVSS引脚供电，允许输出放大器到0V(GND)，近地面保持完整的线性性能。 在上电时，其输出设备重置到零或中间值。 的2.7V至5.5V的宽电源电压范围和集成低漂移，低噪声基准缓冲器的易用性。MAX5316具有一个50MHz的3线SPI接口。对于一个I²C接口，使用MAX5317 MAX5316是在一个24引脚TQFN-EP封装，在-40℃至+105°C温度范围内运作。
关键特性
理想的ATE和高精密仪器
INL精度保证在整个温度范围内为±1 LSB(最大)
快速建立时间(3μs的)10KΩ| | 100pF的负载
安全上电复位到零或中级DAC输出(引脚可选)
预定设备状态和输出在上电复位在系统设计
负电源(AVSS)，选项允许完整的INL / DNL性能0V
SPI接口兼容1.7V至5.5V逻辑
高集成度，缩短开发时间和PCB面积
缓冲电压输出直接驱动2kΩ负载轨到轨
综合基准??缓冲器
无需外部放大器
小型4mm×5毫米，24引脚TQFN封装
