MAX4638/MAX4639是单一8:1和4:1双CMOS模拟多路复用器/多路分配器(多路复用器/ demuxes)的。每个MUX从一个单一的+1.8 V至+5 V电源或双±2.5V电源。这些器件具有3.5Ω的导通电阻(R ON)供电时，采用+5 V单电源供电，并有75分贝的关断隔离和-85dB的串扰，从输出到每个关闭通道。的开关时间为18ns 和7ns的吨OFF ON吨。它们的特点是85MHz的带宽的-3dB和有保证的0.25nA漏电流在+25°C. +1.8 V至+5.5 V工作范围，使MAX4638/MAX4639非常适合电池供电的便携式仪器。所有通道保证打破-before-make开关。这些器件具有双向操作，可以处理轨到轨模拟信号。所有的控制输入与TTL / CMOS逻辑兼容。解码是在标准的BCD格式，和一个使能输入被提供到简化器件的级联。这些器件均采用小型16引脚薄型QFN封装，TSSOP和SO封装，以及20引脚TQFN封装。
关键特性
上有保证?
3.5Ω(+5 V或±2.5V电源)
6Ω(+3 V电源)
保证0.4Ω 通道间匹配 ? ON
ON平直度在信号范围 1Ω?保证
保证低泄漏电流
0.25nA在+25°C
OFF ON = 18ns 开关时间：T ，T = 7ns的
+1.8 V至+5.5 V单电源供电
±2.5V双电源供电
轨到轨信号处理
TTL / CMOS逻辑兼容
串扰为-80dB(1MHZ)
关断隔离：在-60dB(10MHz时)
图表

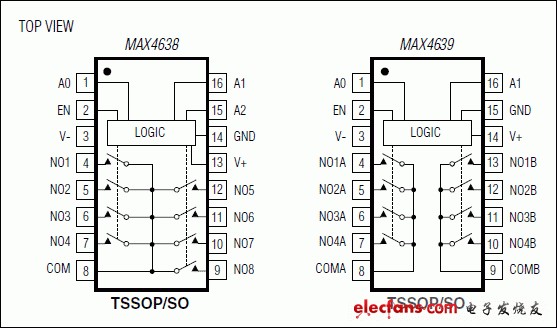

引脚配置/功能框图
