ULN2803主要特点
达林顿管驱动器
包含8个NPN达林顿管
高耐压，大电流
无铅/RoHS认证
输入电阻：2.7k（Ω）
推荐输入电压：5（V）
温度范围：-40℃～+85℃
包装规格：AFW:Tape&Reel
卷带AP:Tube管装
不要超过每个驱动器的电流的限制
ULN2803内部原理电路

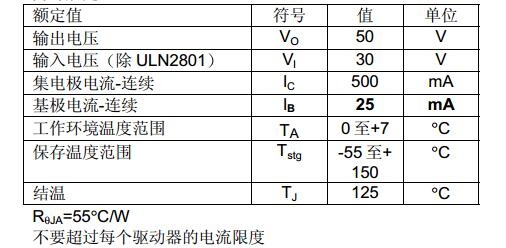

ULN2803最大额定值

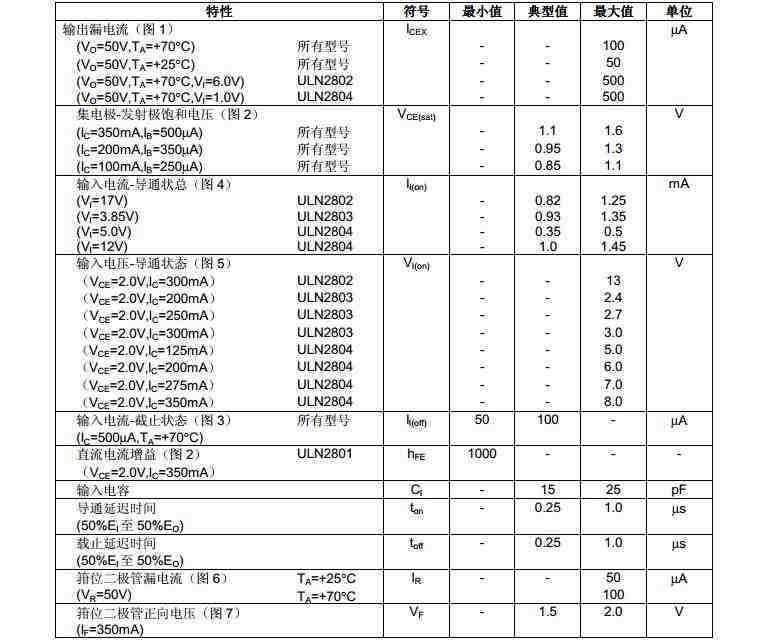

ULN2803电气特性

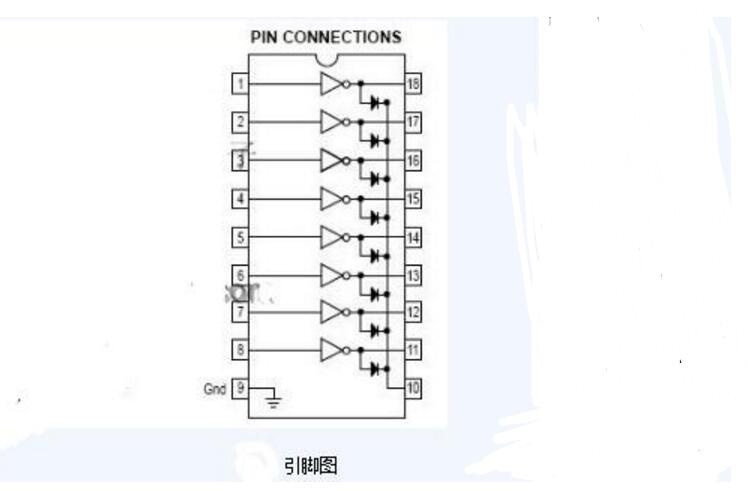

uln2803引脚图及功能
1-8引脚：输入端
11-18引脚：输出端
9引脚：地端
10引脚：电源+
12下一页全文
本文导航
第 1 页：uln2803中文资料汇总（uln2803引脚图及功能_内部结构及应用电路）第 2 页：ULN2803典型特性曲线
