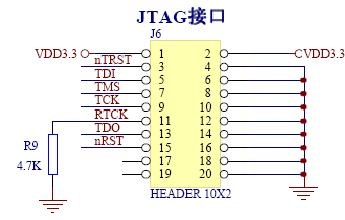

jtag引脚排列定义说明

1 VTref 目标板参考电压,接电源

2 VCC 接电源

3 nTRST 测试系统复位信号

4、6、8、10、12、14、16、18、20 GND 接地

5 TDI 测试数据串行输入

7 TMS 测试模式选择

9 TCK 测试时钟

11 RTCK 测试时钟返回信号

13 TDO 测试数据串行输出

15 nRESET 目标系统复位信号

17 、 19 NC 未连接

以上是20针JTAG接口的引脚排列说明

下面是14针JTAG接口的引脚说吸:

1 、 13 VCC 接电源

2 、 4 、 6 、 8 、 10 、 14 GND 接地

3 nTRST 测试系统复位信号

5 TDI 测试数据串行输入

7 TMS 测试模式选择

9 TCK 测试时钟

11 TDO 测试数据串行输出

12 NC 未连接
