共发射极放大电路

共发射极放大电路

放大器的作用：把微弱的电信号（电压、电流和功率）放大到所需的量级。

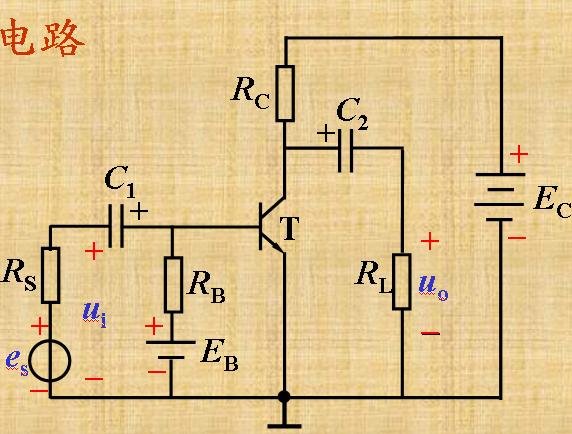

共发射极基本电路

各元件的作用

晶体管T–放大元件, iC=b iB。要保证集电结反偏,发射结正偏,使晶体管工作在放大区 。

基极电源EB与基极电阻RB–使发射结 处于正偏，并提供大小适当的基极电流。

集电极电源EC –为电路提供能量。并保证集电结反偏。

集电极电阻RC–将电流放大转变为电压放大。

耦合电容C1 、C2

–隔离输入、输出与放大电路的直流联系，使交流信号顺利输入、输出。
