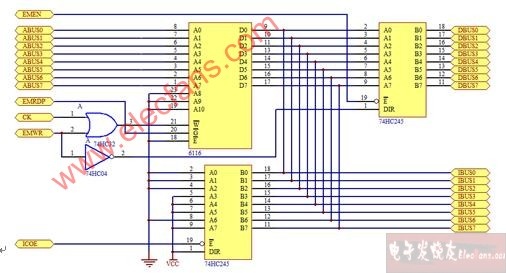

存储器EM原理图

存储器EM原理图

存储器EM的地址可以选择由PC或MAR提供。当读取EM中的指令时，其地址由PC提供；当读取EM中的操作数时，其地址由MAR提供。

5、实验内容与步骤

（1）、按照表2-12连线。

表 2-12 存储器EM实验连线表

连接 信号孔 接入孔 作用 有效电平

1 J2座 J3座 将K23-K16接入DBUS[7:0]

2 IREN K6 IR, uPC写允许 低电平有效

3 PCOE K5 PC输出地址 低电平有效

4 MAROE K4 MAR输出地址 低电平有效

5 MAREN K3 MAR写允许 低电平有效

6 EMEN K2 存储器与数据总线相连 低电平有效

7 EMRD K1 存储器读允许 低电平有效

8 EMWR K0 存储器写允许 低电平有效

9 PCCK CLOCK PC工作脉冲 上升沿打入

10 MARCK CLOCK MAR工作脉冲 上升沿打入

11 EMCK CLOCK 写脉冲 上升沿打入

12 IRCK CLOCK IR, uPC工作脉冲 上升沿打入
