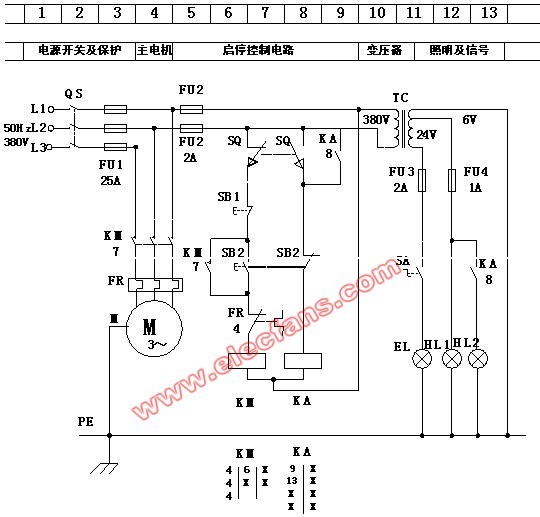

某机床电气原理图
电气控制系统中常用的保护环节：
6） 短路保护——熔断器、自动开关
二、过载保护——热继电器
三、过电流保护——过电流继电器
四、零电压和欠电压保护——零电压继电器、欠电压继电器；按钮的自动恢复功能和接触器
的自锁功能亦能起零压保护作用。
补充：电气原理图的规定画法
7） 绘制电气原理图的规则
1. 电气原理图 主电路
控制电路
照明电路
辅助电路 信号电路
保护电路
2. 电气原理图中所有的电器元件均应按GB表示
3. 布局——便于阅读的原则：主电路——左面
辅助电路——右面
4. 同一器件的不同部件在不同位置时，应标注统一的图符号
5. 所有电器的可动部件按未通电或无外力作用时的状态（原始状态）画出
6. 尽量减少线条和避免线条交叉
二、图面区域的划分
见图上方：1、2、……13——图区号
图区号下方：对应的元件或电路功能
图下方：
KM KA “X”表示未使用的触点
4 6 X 9 X 9区中KA触点下面的“8”表示继电器
4 X X 13 X KA的线圈在图区8
4 X X
X X
KM： KA：
左栏 中栏 右栏 左栏 右栏
主触点所在 辅助常开 辅助常闭 常开触点 常闭触点
图区号 所在图区号 所在图区号 所在图区号 所在图区号
