TDA7250大功率管功放电路
TDA7250参数如下：
·外围电路简单，制作方便；
·支持电压范围宽：20V-90V（±10V-±45V）；
·具有不需要温度补偿的零漂控制电路；
·功率晶体管过流保护；
·静噪/待机功能；
·耗电量少；
·低谐波失真：PO=40W、fo=1KHz时谐波失真=0.004%
·输出功率60W/8Ω、100W/4Ω。

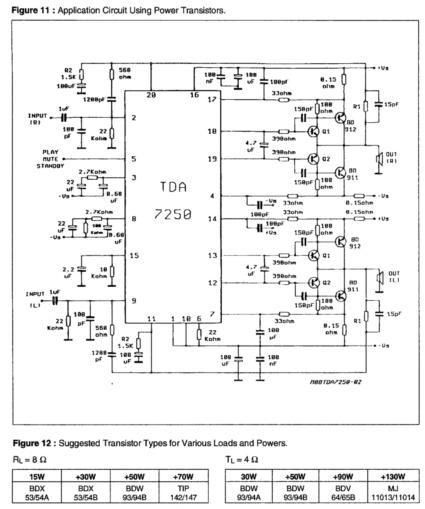

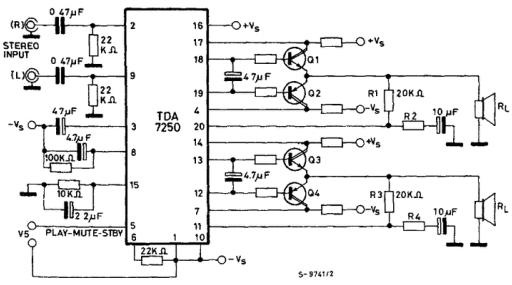

以下是应用电路图：

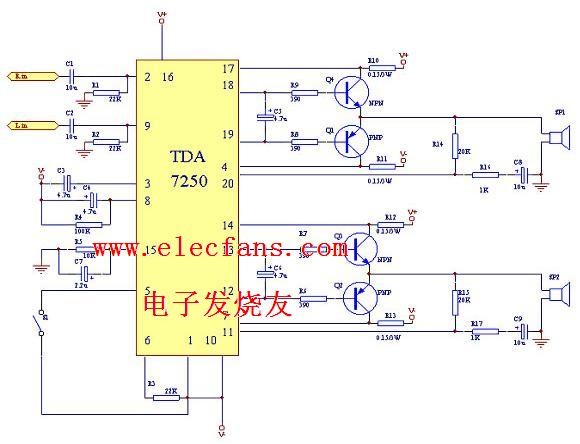

从以上电路可以看出TDA7250的过流保护原理是检测电阻R11、R12、R13、R14的电压。当晶体管的过流时，根据U=I·R，得出电阻的端电压随之增加，到达一定的电压后，TDA7250就将晶体管基极的电压置零，从而达到晶体管过流保护的作用。电阻R14、R15、R16、R17为负反馈回路，整个电路的增益由R14、R15和R16、R17的比值决定，公式GV=1+R14/R16或者GV=1+R15/R17。

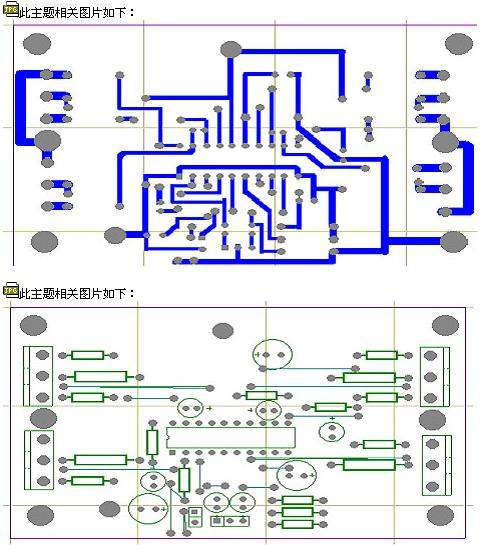

以下是PCB图文件：
