此电路采用at89c2051单片机制作 ,该电路利用方波谐波成份丰富的特点,编程采用计时器延迟法发音, 即每个音的半周期计时中断一次, 而使输出P110 (或其他IöO 口) 反相, 重复执行产生某种频率的信号。
例如: 中音DO 的频率为523Hz, 其周期为1912Ls, 半周期为956Ls, 若初始P110= 1, 经956Ls 后应使P110= 0, 再经956Ls 恢复P110= 1, 这样就可发出中音DO。若选择振荡频率为12Hz, 则机器周期为1Ls, 计数器每1Ls 计数一次。以中音DO (f= 523Hz) 为例, 只要计数956 次即1912Ls的半周期, 产生计时中断将输出反相, 所以计数器的计数初始值需设置为64580。其计算
方法如下:
N = 65536- 半个周期数由于每1Ls 计数一次, 若半周期(T ö2 )为956Ls, 则半周期数为956, 而
N = 65536- T ö2= 65536- (1912ö2 ) =4580 (T 为该音阶的周期)

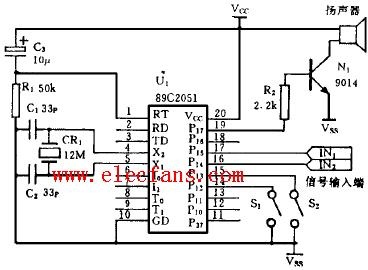

根据上述公式及各音阶频率(见表1) ,可以计算出各音阶的计数初始值(设f =12MHz) , 将该值列表存于ROM 中, 根据实际需要取出存入计数器(TH0, TL 0 ) , 即可以发出报警声、电话铃声或乐曲等各种声音。该电路无需译码电路, 根据输入IN 1、IN 2 选择发出声音的种类, 根据跳线S1、S2 选择发出声音的长度即可(图中仅画出四种示意)。
IN 1、IN 2= 00 时, 发出报警(滴滴滴) 声。
IN 1、IN 2= 01 时, 发出停机(滴滴2滴滴)声。
IN 1, IN 2= 10 时, 发出开机(呜) 声。该电路已应用于抽油机工作状态监视系统中, 成本低, 调试简便, 收到了很好的效果。
发声源程序 SJM P SETE
ORG 00H SET0:MOV R6, # 01H
SJM P SETE
LJM P BEGIN
ORG 03H
SET1:MOV R6, # 03H
SJM P SETE
LJM P INT0
ORG 30H
SET2:MOV R6, # 05H
SETE: JNB F0,BEGIN 0
BEGIN:NOP
MOV PSW, # 00H
BEGIN 1: CLR F0
LOOP:MOV A , R5
MOV SP, # 30H
SETB EA
ANL A , # 02H
JNZLOOP1
SETB IT0
SETB EX0
MOV A , R5
ANL A , # 01H
CLR F0
BEGIN 0:MOV A , P1; 读取时间长度
JNZLOOP2
LCALL SSOUND
ANL A , # 0CH
MOV R6,A
LCALL DELAY2
LCALL SSOUND
XRL A , # 00H LCALL DELAY2
JZ SET0 LJM P LOOPE
MOV A ,R6 LOOP1:NOP
XRL A , # 04H LCALL DELAY3
JZ SET1 LCALL SSOUND
MOV A ,R6 LCALL DELAY2
XRL A , # 08H LJM P LOOPE
JZ SET2 LOOP2:LCALL L SOUND
MOV R6, # 0CH LCALL DELAY2
LOOPE: JB F0,AAA
DJNZ R6,BBB L SOUND0: SETB P117 ; 发“呜”声
LJM P BEGIN 0 LCALL DELAY1
AAA:LJM P BEGIN 1 LCALL DELAY1
BBB:LJM P LOOP CLR P117
DELAY1:MOV R4, # 01H
DELAY10:MOV R3, # 09FH; FFH LCALL DELAY1
DJNZ R3, ＄ LCALL DELAY1
DJNZ R4,DELAY10 DJNZ R0,L SOUND0
RET
DELAY2:MOV R4, # 0FFH
DELAY20:MOV R3, # 0FFH
RET
DJNZ R3, ＄
DJNZ R4,DELAY20
INT0: CLR EA
RET SETB F0
DELAY3:MOV R4, # 0FH
DELAY30:MOV R3, # 0FFH
DJNZ R3, ＄
JB P115, INT01
JB P114, INT02
; 判断声音类型
DJNZ R4,DELAY30 MOV R5, # 00H
RET SJM P INTE
SSOUND:MOV R0, # 0F0H
SSOUND0: SETB P117; 发“滴滴2滴
滴2滴滴”声
INT01:MOV R5, # 02H
SJM P INTE
LCALL DELAY1 INT02:MOV R5, # 01H
CLR P117 INTE: SETB EA
LCALL DELAY1 RET1
DJNZ R0, SSOUND0 END
RET
L SOUND:MOV R0, # 0F0H
