一、前言
在数字电路中，电平只有高和低两种状态，而在模拟电路中，电平理论上有无数个状态，在使用过程中就需要将两者联系起来。ADC0832是一款A/D转换芯片，是模拟电路与数字电路转换的一种渠道。本设计通过比较输入端电压的大小从而点亮不同颜色的LED灯。电压4.5~5V时为绿灯，3.5~4.5V为黄灯，低于3.5V为红灯。如果有想法，在此基础上还可以加入蜂鸣报警功能，电压低于多少时进行报警。此设计电路简单容易操作。
二、ADC0832介绍
1、基本信息

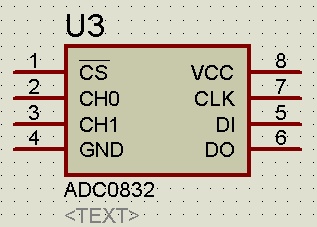

引脚功能：
引脚编号
引脚功能
描述
1
CS-
低电平芯片使能端
2
CH0
模拟信号输入通道0
3
CH1
模拟信号输入通道1
4
GND
低电平（地）
5
D1
数据信号输入，选择通道控制
6
D0
数据信号输入，转换数据输出
7
CLK
时钟输入
8
VCC
高电平
特点：
（1）8位分辨率；
（2）双通道A/D转换；
（3）供电电压在0~5之间；
（4）低功耗；
（5）工作频率为250KHZ，转换时间为32微妙；
2、使用
在正常使用情况下ADC0832与单片机的接口为4条数据线，分别为CS-、CLK、D0、D1。但D0D1在使用时并未同时有效并与单片机端口，所以在电路连接时可连于同一引脚。
当ADC0832为工作时端口CS为高电平，此时芯片处于禁用状态，CLK、D0和D1电平任意。
当ADC0832工作时需先将CS端口置于低电平，并且维持低电平直至转换结束。开始转换工作时，单片机向时钟输入端CLK输入脉冲信号，此时使用D1的输入通道选择功能。在第一个脉冲下降之前D1必须为高电平，用来表示启动信号。在第2、3个脉冲下降之前DI端应输入2位数据用于选择通道功能，到第3 个脉冲的下降之后DI端的输入电平就失去输入作用﹐此后DO/DI端则开始利用数据输出DO进行转换数据的读取。从第4个脉冲下沉开始由DО端输出转换数据最高位 DATA7，随后每一个脉冲下降DO端输出下一位数据。直到第11个脉冲时发出最低位数据DATA0，一个字节的数据输出完成。最后将CS置高电平禁用芯片，直接将转换后的数据进行处理就可以了。
三、硬件连接
CS连接P20；CLK连接P21；DI、DO连接P22；CH0、CH1为信号输入端。
四、软件代码
main主函数
启动定时器，根据比较后的值判断需要点亮的LED灯。
void main(void)
{
uchar AD1;
uint vt1;
uint while_times = 0;
delayms(300);
ET0 = 1;
TR0 = 1;
ET1 = 1;
TR1 = 1;
EA = 1; //打开总中断
CLK = 0; //ADC0832初始化
CS = 1;
while(1)
{
AD1 = Get_AD_Result1();
vt1= (500.0/256.0)*AD1;
if(vt1>=450)
{
led1=0;led2=1;led3=1;
}
else if(vt1>=350&&vt1<450)
{
led1=1;led2=0;led3=1;
}
else if(vt1<350)
{
led1=1;led2=1;led3=0;
}
}
}
获取AD转换结果（0通道）
uchar Get_AD_Result1() //包含11个CLK下降沿
{
uchar i, dat;
CS = 1; //ADC0832未工作时，CS端为高电平，此时芯片禁用
CLK =1;
CS = 0;
DIDO = 1; CLK = 0; CLK = 1; //SCLK第一个下降沿来到时，DI = 1启动ADC0832
DIDO = 1; CLK = 0; CLK = 1; //SCLK第二个下降沿
DIDO = 0; CLK = 0; CLK = 1; //SCLK第三个下降沿，发送1,0选择通道cho
DIDO = 1; //释放总线
for(i = 0; i < 8; i++) //第4个下降沿到第11个下降沿
{
CLK = 0; //clk处于下降沿，每一个下降沿DO端输入下一个
if(DIDO) dat |= 0x01;
// dat = dat | 0x01,dat和0x01做“或”的运算，意思是最低位置1，其它位保持不变。
CLK = 1; //clk处于上升沿
dat <<= 1; //数据左移
}
return (dat);
CS = 1; //ADC0832停止工作
}

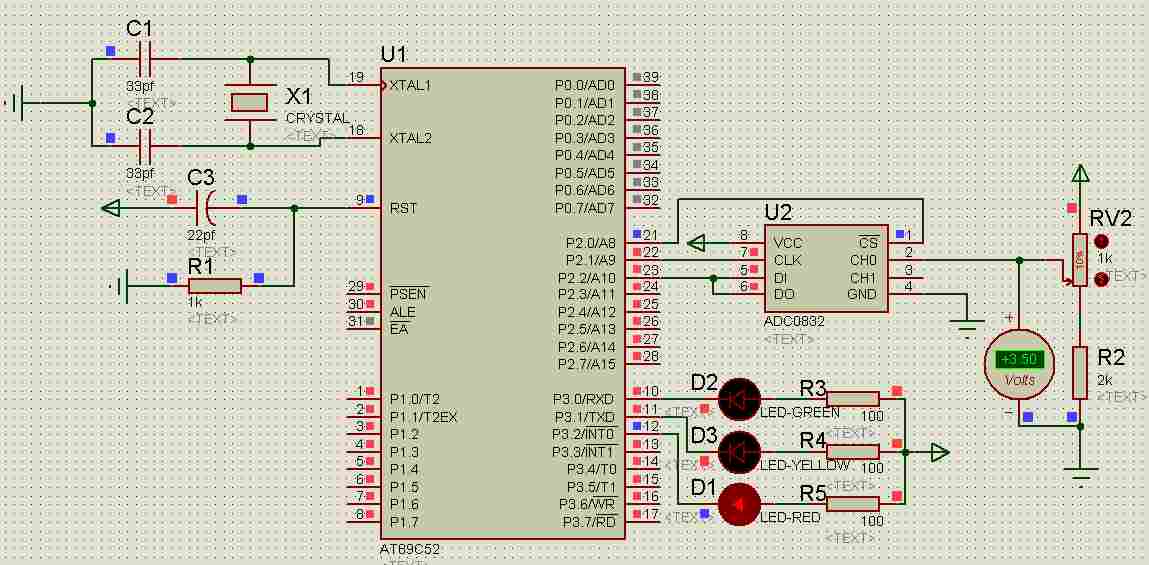

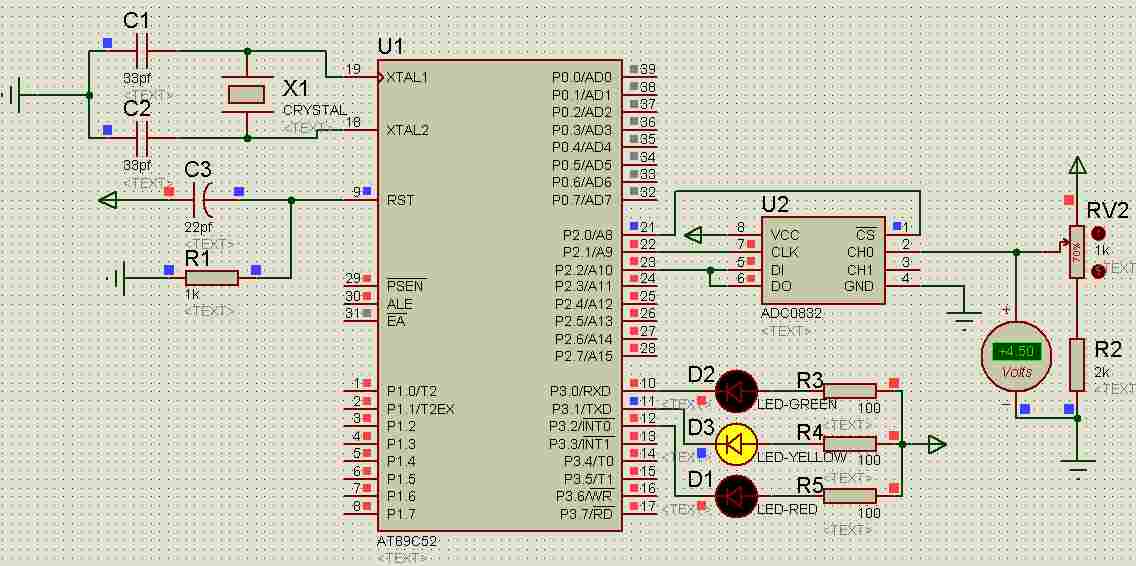

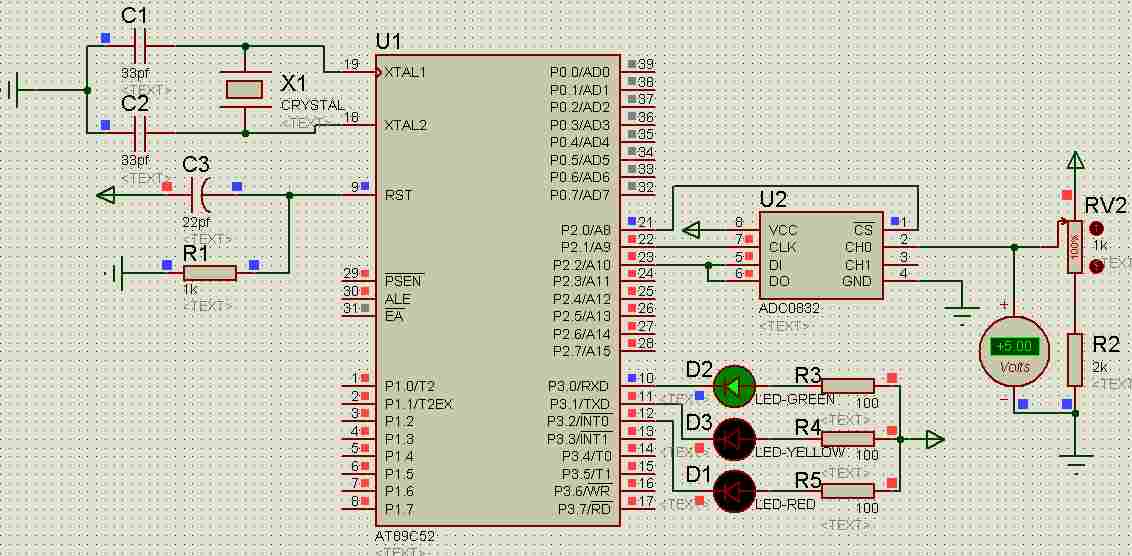

五、效果展示

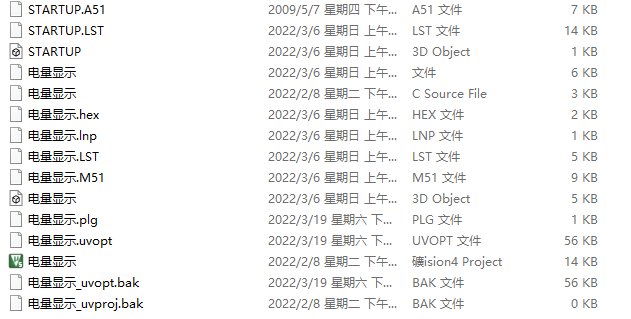

六、代码链接
关注公众号“小小创客者”回复“ADC0832电量指示电路”获得代码，如有错误欢迎指正。
