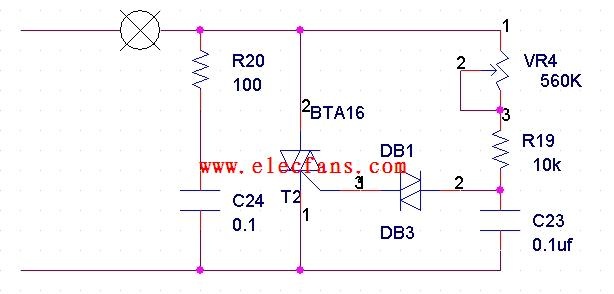

上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电…由于电容二端电压是不能突变的…充电需要一定时间的…充电时间由VR4和R19大小决定…越小充电越快…越大充电越慢…当Ｃ２３上电压充到约为33V左右的时候…DB1导通..可控硅也导通…可控硅导通后…灯泡中有电流流过…灯泡就亮了…随着DB1导通…C23上电压被完全放掉…DB1又截止…可控硅也随之截止…灯泡熄灭…C23上又进行刚开始一样的循环…因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短…灯泡就越亮,反之…R20 C24能保护可控硅…如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.
