微程序存储器uM在微程序控制器中存放实现全部指令系统的微程序。
在COP2000实验仪中，微程序存储器uM由三片6116RAM构成，共24位微指令。这三片6116RAM经过“位扩展”连接在一起，构成的微程序存储器uM存储器的容量为256×24bit。其中，6116芯片地址线引脚的高三位（A8-A10）分别接地，地址线引脚的低八位（A0-A7）由uPC（uPC0-uPC7）提供, 片选及读信号恒为低, 写信号恒为高。 微程序存储器uM始终输出uPC指定地址单元的数据。微程序存储器uM的原理图见图2-23。

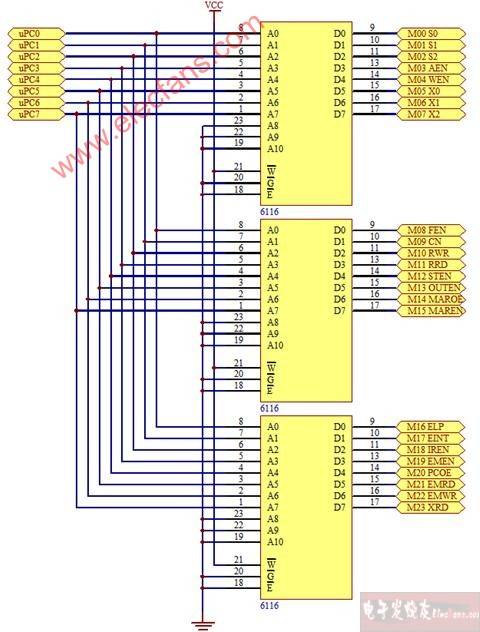

图2-23 uM原理图
5、实验内容与步骤
（1）、按照表2-12连线。
连接 信号孔 接入孔 作用 有效电平
1 J2座 J3座 将K23-K16接入DBUS[7:0]
2 IREN K0 IR, uPC写使能 低电平有效
3 IRCK CLOCK uPC工作脉冲 上升沿打入
表2-12 微程序存储器uM验证实验连线表
（2）、序存储器uM读出
置控制信号为：K0为1
uM输出uM[0]的数据
按一次CLOCK脉冲键，CLOCK产生一个上升沿，数据uPC被加一。
uM输出uM[1]的数据
按一次CLOCK脉冲键，CLOCK产生一个上升沿，数据uPC被加一。
uM输出uM[2]的数据
（3）、使用实验仪小键盘输入uM
1）连接J1, J2
2）打开电源
3）按TAB键, 选择uM
4）输入两位地址, 00
5）按NEXT, 进入微程序修改
6）按六位微程序数据
7）按NEXT选择下个地址/按LAST选择上个地址
8）重复6,7步输入微程序
9）按RESET结束
