三相SPWM逆变电路

三相SPWM逆变电路

1、电路结构

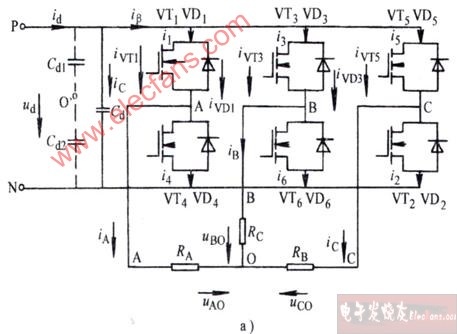

三相SPWM逆变电路结构等同于三相方波逆变电路结构,如图

a),区别仅在于控制信号的时序分布。

2、脉冲控制策略

载波信号为对称三角波uc,幅度Ucm,频率fc;

调制信号为三相正弦波uga 、ugb 、ugc,幅度Ugm,频率f (逆变

输出电压频率)

调制信号与三角波比较形成三相SPWM波分别控制三个桥臂,

uga的调制波控制VT1、4桥臂, ugb的调制波控制VT3、6桥臂,

ugc的调制波控制VT5、2桥臂;同桥臂上下管脉冲互补。

(4)三相SPWM逆变电路的特点

基于SPWM调制的特点,输出电压谐波特性大为改善,最低次谐波接近开关频率;

与单相SPWM电路相同,单级电路实现输出电压的频率、幅度可调;

直流电压利用率不高,比单相电路更低,常采用调制波注入三次谐波的方法提高直流电压利用率。

(5)三相负载不平衡的对策

三相负载不平衡,则中点O的电位产生偏离,引起输出相电压不稳定,简单的处理办法是将母线中点与和三桥臂一起作为三相四线输出,则各相电压均独立加以控制,如图所示。
