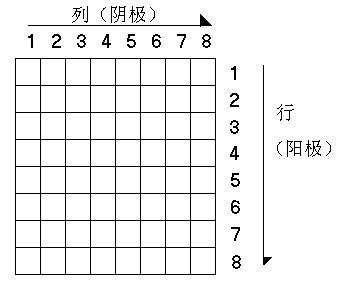

8 8点阵汉字显示电路原理：

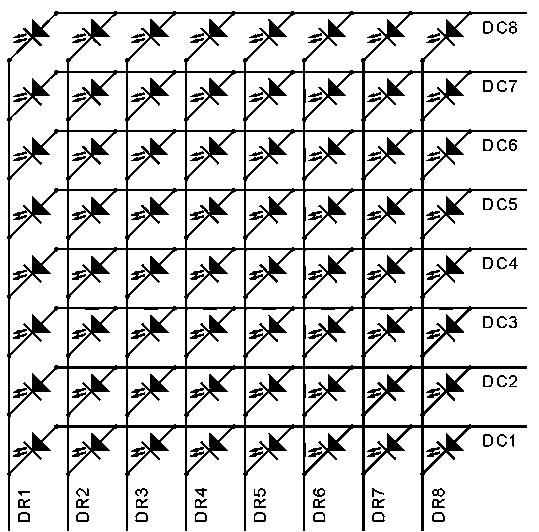

内部原理：
8 8点阵汉字显示程序：
/**********************************************************/
/**
/** 模 块 名： ——————-BootLoader.C——————————–
/** —————–8×8汉字显示模块——————————*/
/** 功能描述：
/**
/** 创 建 人： huangtiexiong 日期：2006-11-28 */
/** 修 改 人： 日期：2006-11-28 */
/** 其他说明：
/********************************************************/
#include //文件包含
#include
#define Row P0
#define Col P2
#define ResetBit(byte,i) byte &= (~(0x01<
typedef unsigned char int8u;
/*************************************************
模块级变量申明
*************************************************/
/*这是“中”的字模；该字模由LEDDOT生成；字模的提取方式为：逐行提取；
字模的显示方式为：单字单行显示；生成的字模格式：C51十六进制 */
int8u gRowBuff2[8] = {0x10,0xFE,0x92,0x92,0xFE,0x92,0x10,0x10};
/*这是“化”的字模；该字模由LEDDOT生成；字模的提取方式为：逐行提取；
字模的显示方式为：单字单行显示；生成的字模格式：C51十六进制 */
int8u gRowBuff3[8] = {0x48,0x4A,0xCE,0xCC,0x58,0x68,0x49,0x4E};
/*这是“大”的字模；该字模由LEDDOT生成；字模的提取方式为：逐行提取；
字模的显示方式为：单字单行显示；生成的字模格式：C51十六进制 */
int8u gRowBuff1[8] = {0x10,0x10,0xFF,0x10,0x18,0x28,0x46,0x82};
void Delay5ms(void);
/*************************************************
子函数定义
*************************************************/
/************************************************************
*** 函 数 名: void main(void)
*** 功能描述:
*** 全局变量:
*** 输 入:
*** 输 出:
*** 创 建 人：huangtiexiong 日期：2006-11-28
*** 修 改 人： 日期：2006-11-28
*** 函数说明: 刷新频率25hz，可以更高至50hz～100hz；
/*************************************************************/
void main(void)
{
int8u i;
int sec=”0″;
while(1)
{
Col = 0xff;
sec++;
if(sec <= 100) //每个汉字显示四秒；
{
for(i=0;i<8;i++)
{
Col = 0xff;
ResetBit(Col,i); //扫描第i列；
Row = gRowBuff1[i]; //送显示码；
Delay5ms();
}
}
else if((sec > 100) && (sec <= 200))
{
for(i=0;i<8;i++)
{
Col = 0xff;
ResetBit(Col,i); //扫描第i列；
Row = gRowBuff2[i];
Delay5ms();
}
}
else if(sec <= 300)
{
for(i=0;i<8;i++)
{
Col = 0xff;
ResetBit(Col,i); //扫描第i列；
Row = gRowBuff3[i];
Delay5ms();
}
}
else
{
sec = 0;
}
}
}
// 延时5毫秒；
void Delay5ms()
{
int8u i;
int8u j;
for(i=0;i<5;i++)
for(j=0;j<200;j++)
{
_nop_();
_nop_();
}
}
/********************************************************
**** End Of File
*********************************************************/

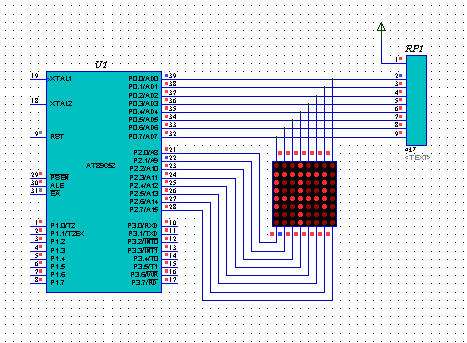

附Proteus仿真图：
