本篇文章，我们将介绍的是思睿达主推的CR6267SH+CR3006产品替换XXX6255+XXX6905产品的对比测试。让我们对CR6267SH+CR3006产品有个大概的了解吧！
CR6267SH
产品概述
CR6267SH是一款高性能原边检测控制的PWM开关，待机功耗小于75mW。CR6267SH内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度， 内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。
CR6267SH集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。
主要特点
待机低于75mW
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置CS开路保护功能
内置输出短路保护功能
内置前沿消隐
VDD端过压保护和钳位保护
逐周期过流保护
4个引脚散热
SOP-8L绿色封装
基本应用
●小功率电源适配器
●蜂窝电话充电器
●数码相机充电器

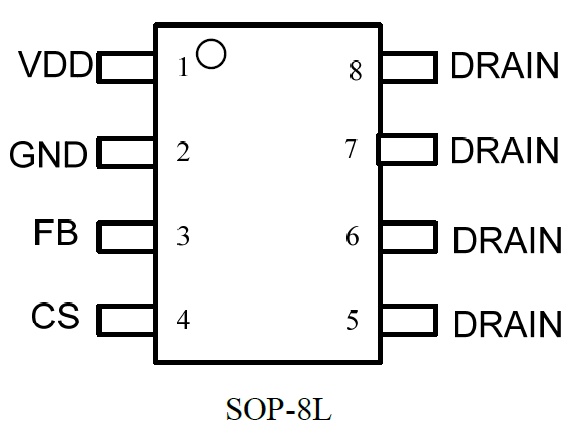

引脚分布
本文图源：思睿达

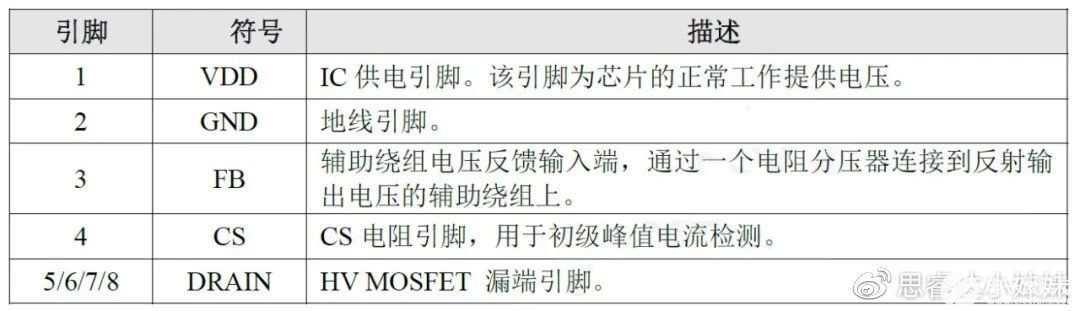

引脚描述

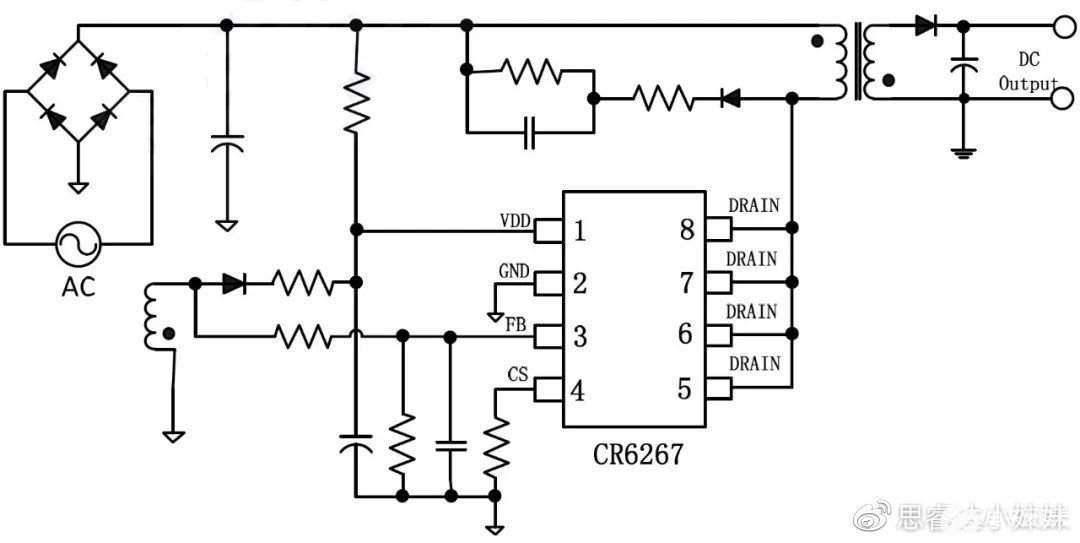

典型应用
CR3006
产品概述
主要特点
同步整流可工作于DCM模式和QR模式
针对5V输出的电源系统进行了专门优化和设计
最高工作频率可以达到200kHz
检测变压器输出端绕组实现精确的同步整流控制
较低的工作电流和较高的系统效率，使系统更容易满足更高能效的要求
精简的外围电路
SOP-8L 绿色封装
内置同步整流开关管
基本应用
●手机充电器
●小功率5V AC DC电源适配器
●低电压同步整流电路

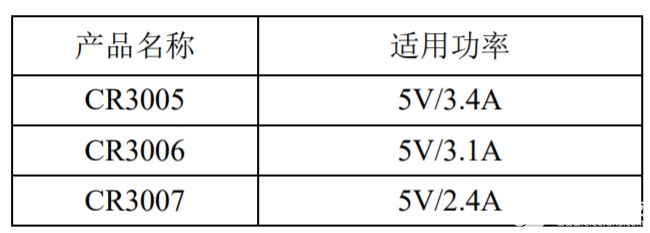

注：实际应用最大功率必须保证足够的 Drain 散热面积，测试条件 40℃环境温度。增加散热面积或风冷来减小热阻可以获得更高的输出功率。

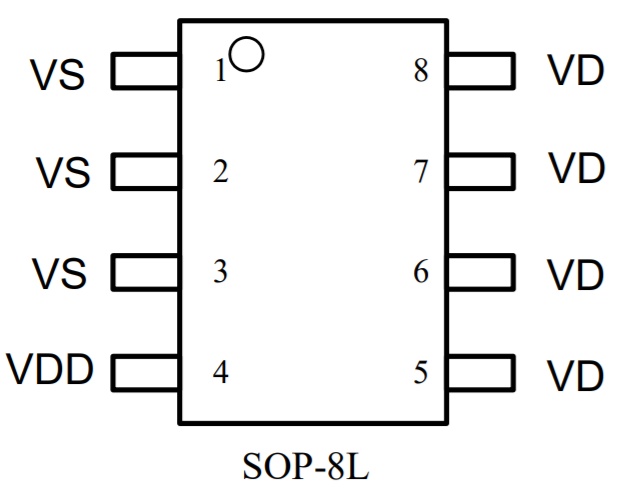

引脚分布

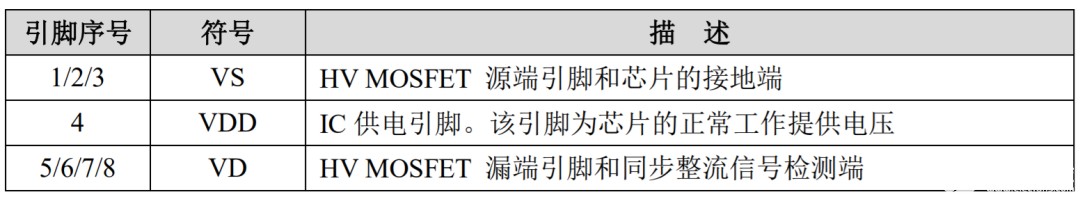

引脚描述

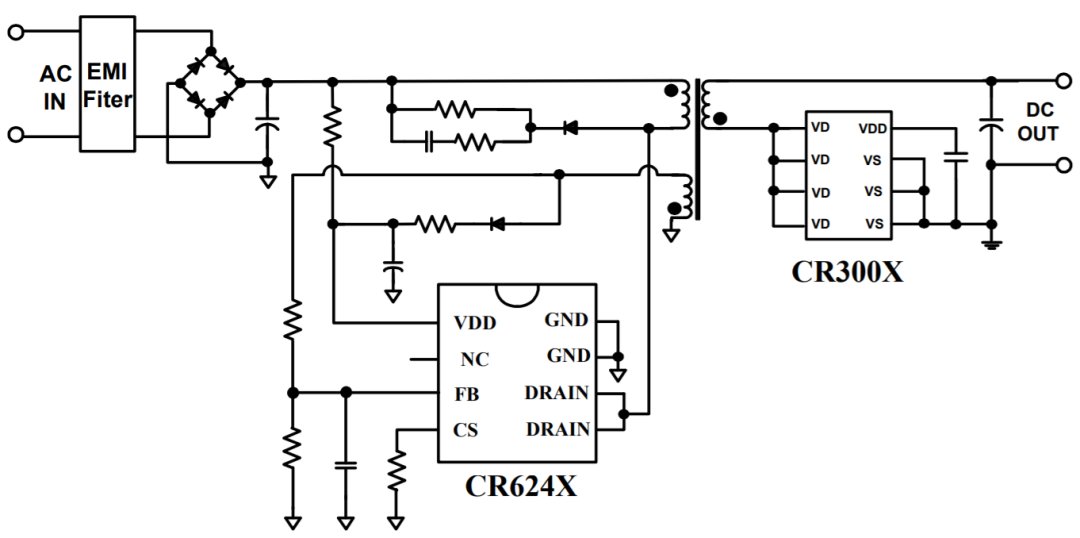

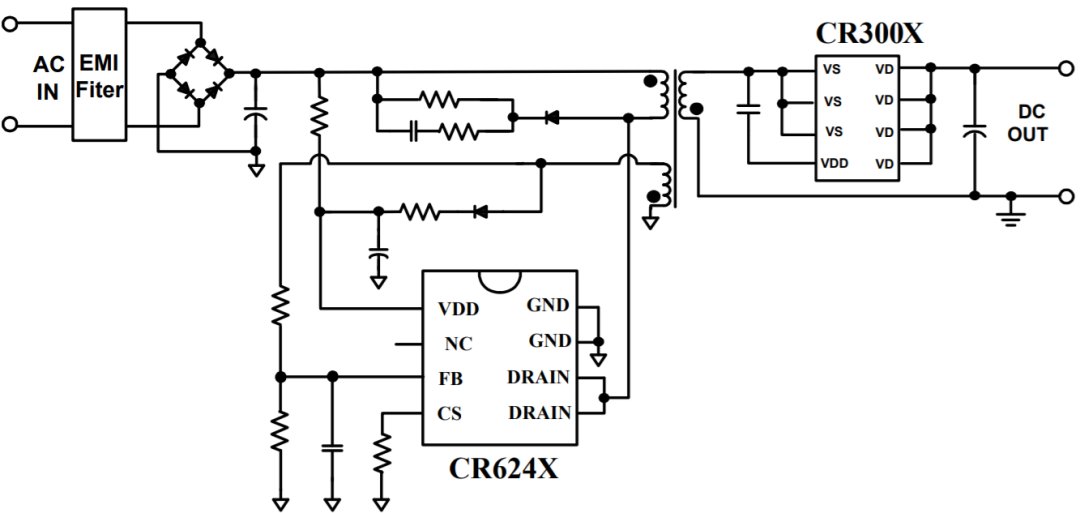

典型应用
输出接负端
输出接正端
测试报告
一、样机规格
输出电压5 V，输出负载2.4A。
修改参数：替换IC，R6改为24K，R8改为3.9K，R1、R2改为1.1R 1206。

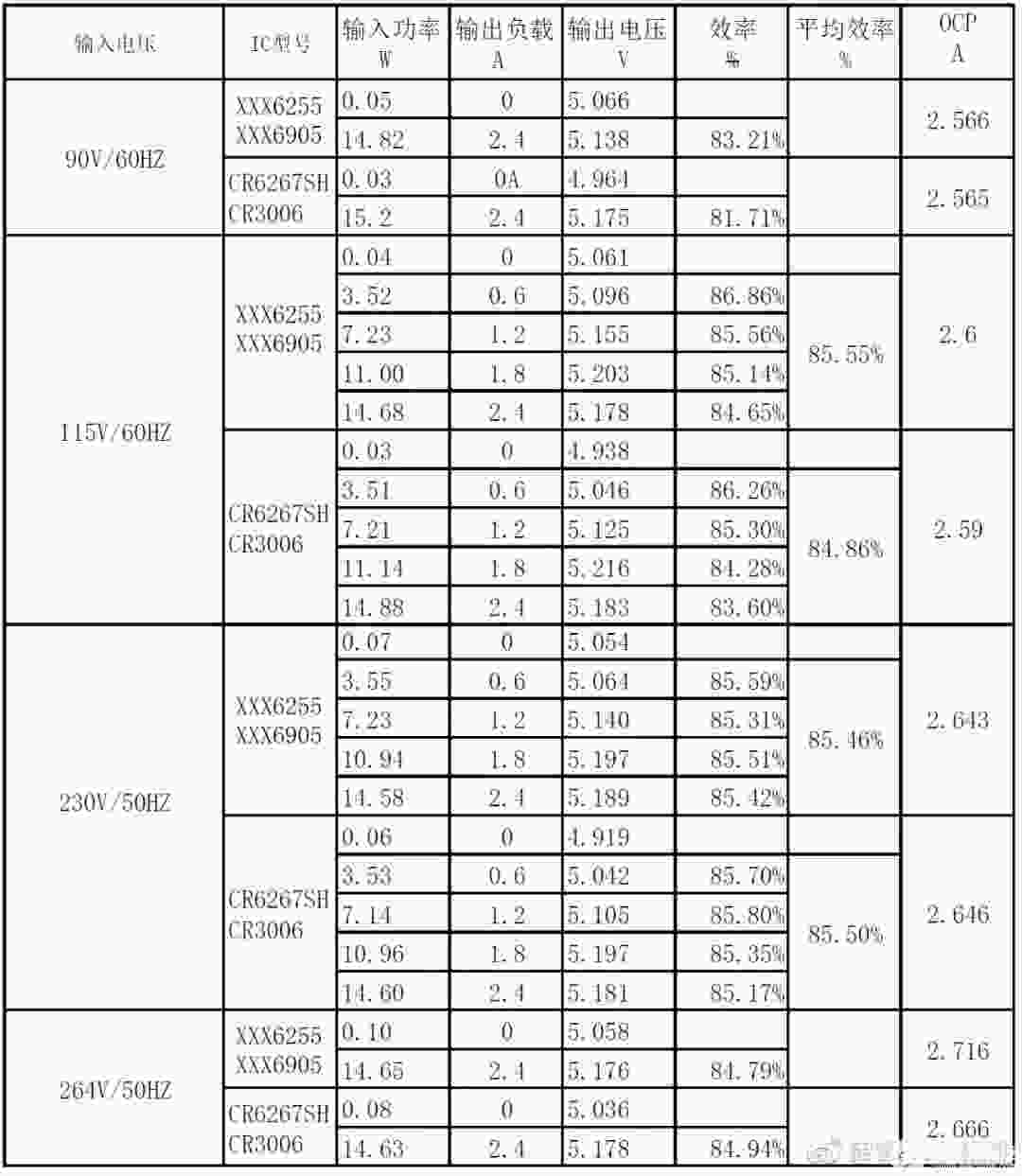

二、基本电性参数
三、基本波形

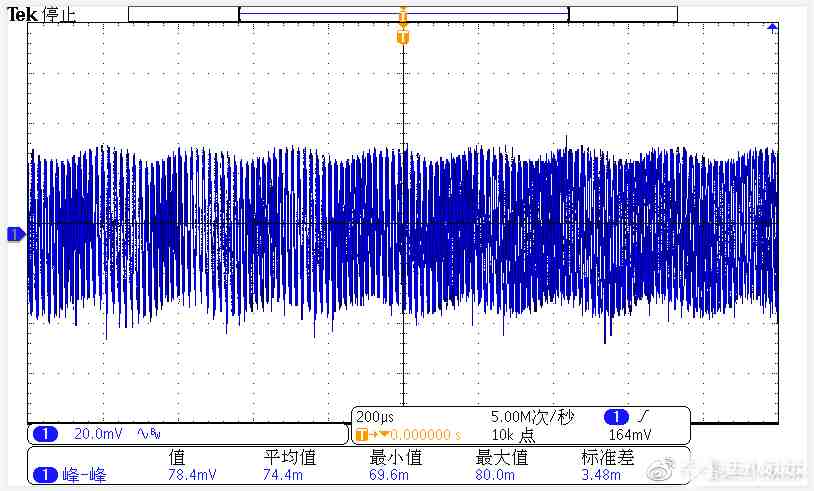

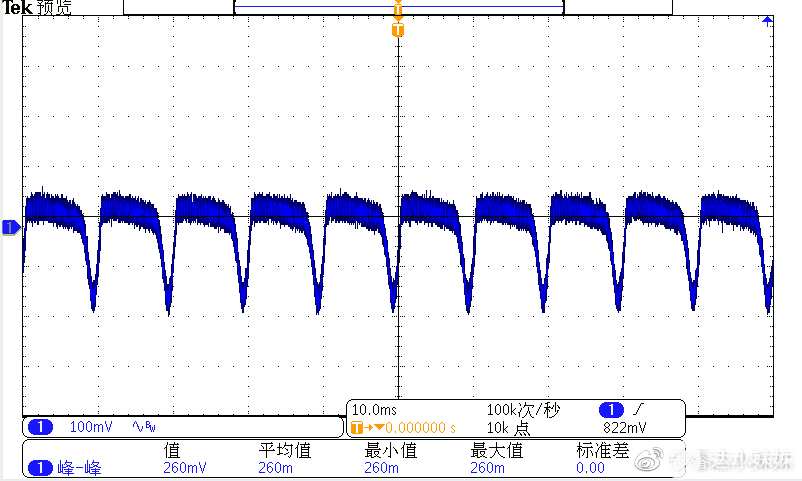

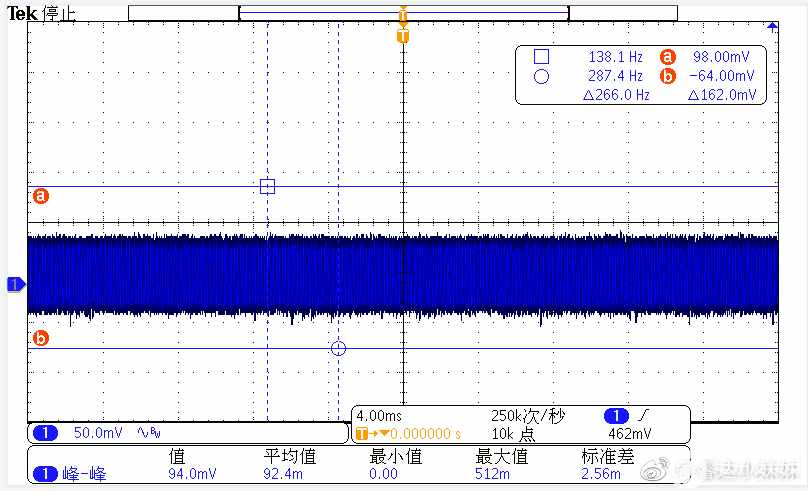

XXX6255+XXX6905 90V/60HZ 满载输出纹波

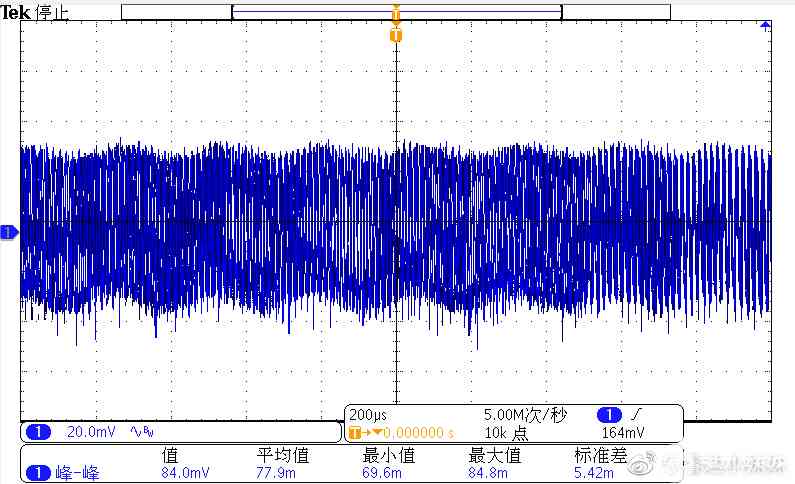

CR6267SH+CR3006 90V/60HZ 满载输出纹波

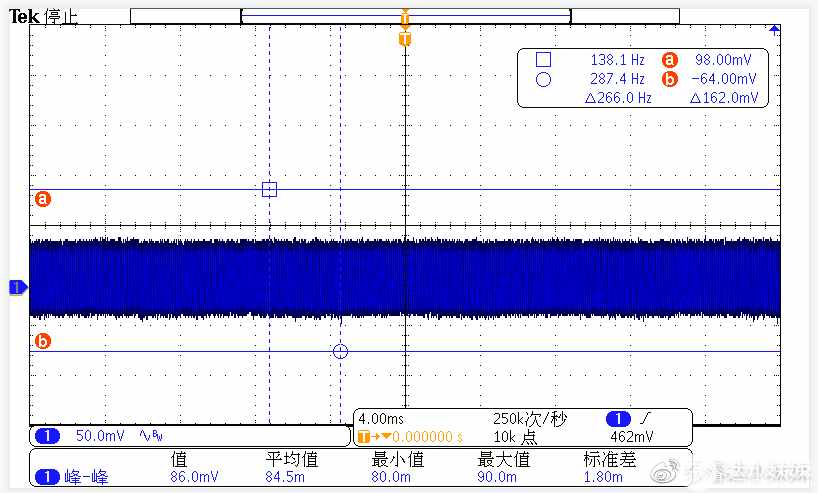

XXX6255+XXX6905 115V/60HZ输出纹波
CR6267SH+CR3006 115V/60HZ输出纹波
XXX6255+XXX6905 230V/50HZ输出纹波
CR6267SH+CR3006 230V/50HZ输出纹波

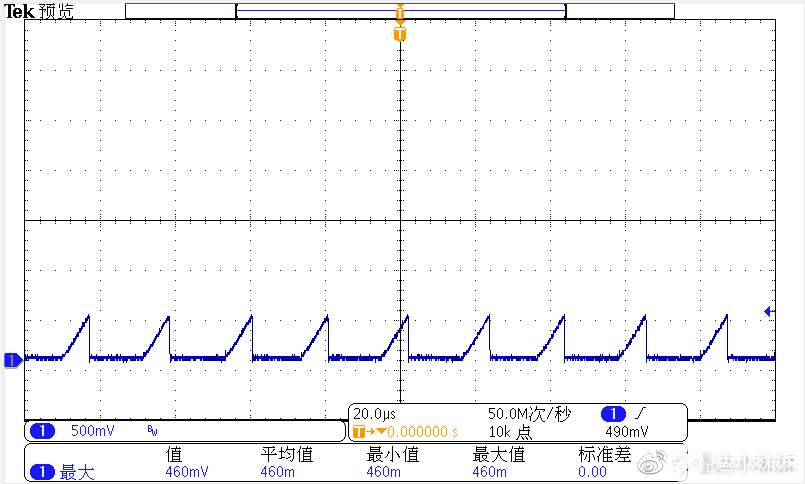

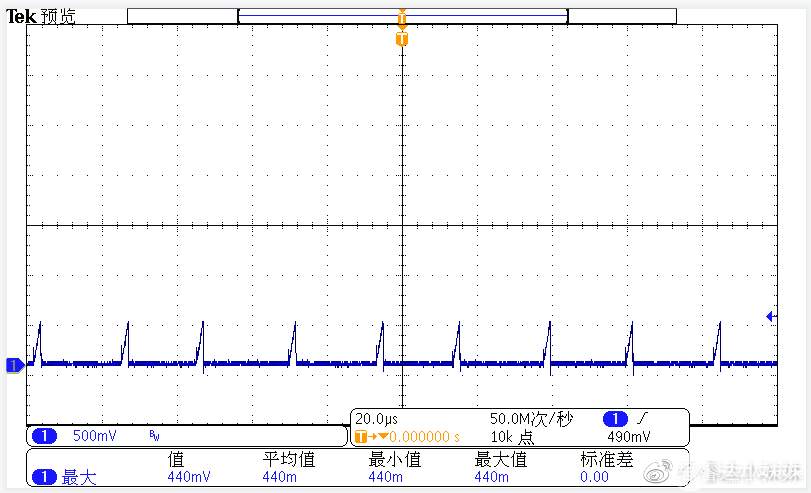

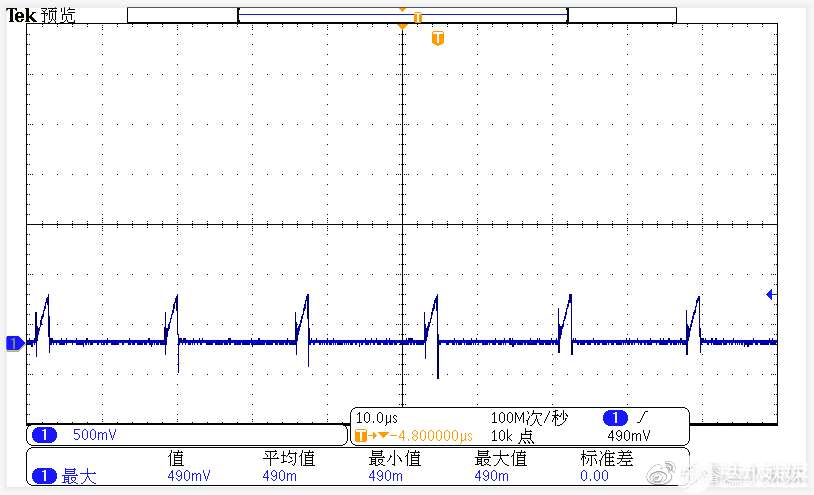

XXX6255+XXX6905 90V/60HZ CS波形
CR6267SH+CR3006 90V/60HZ CS波形

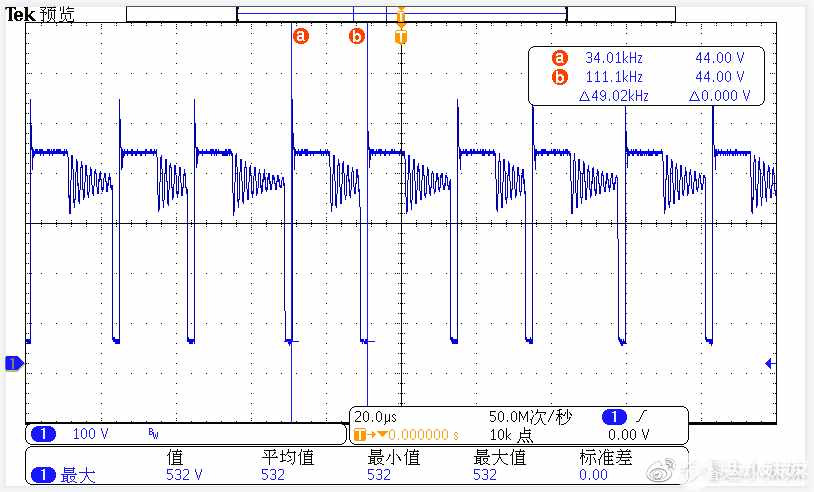

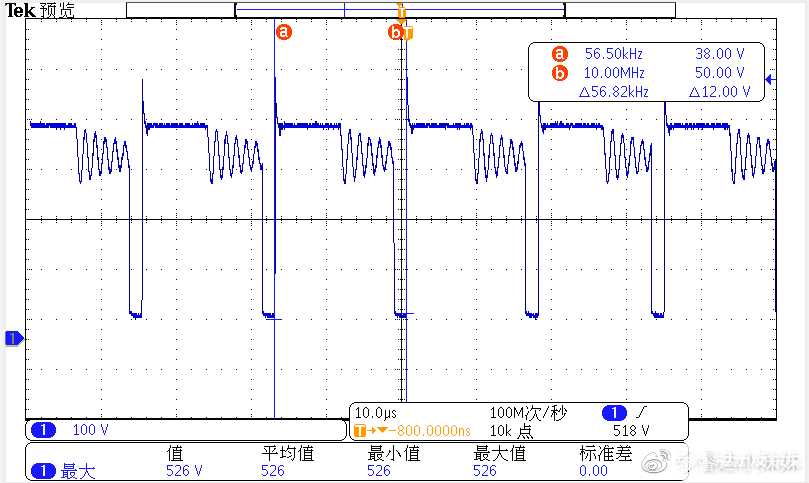

XXX6255+XXX6905 264V/50HZ MOS波形
CR6267SH+CR3006 264V/50HZ MOS波形

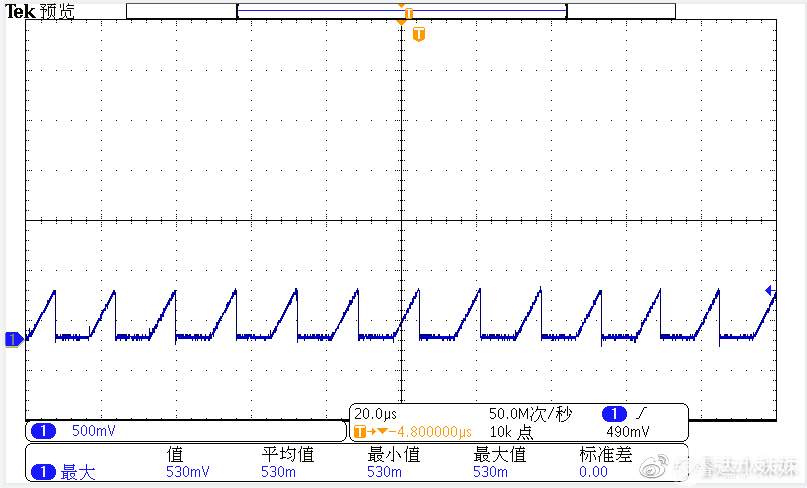

XXX6255+XXX6905 264V/50HZ CS波形
CR6267SH+CR3006 264V/50HZ CS波形

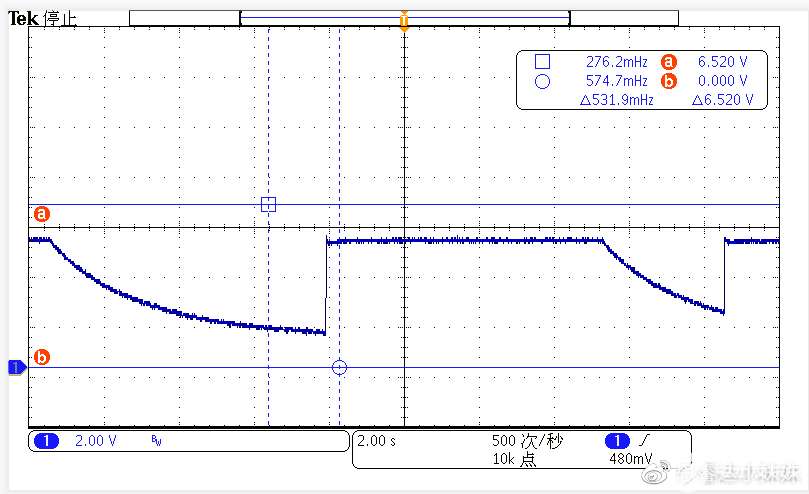

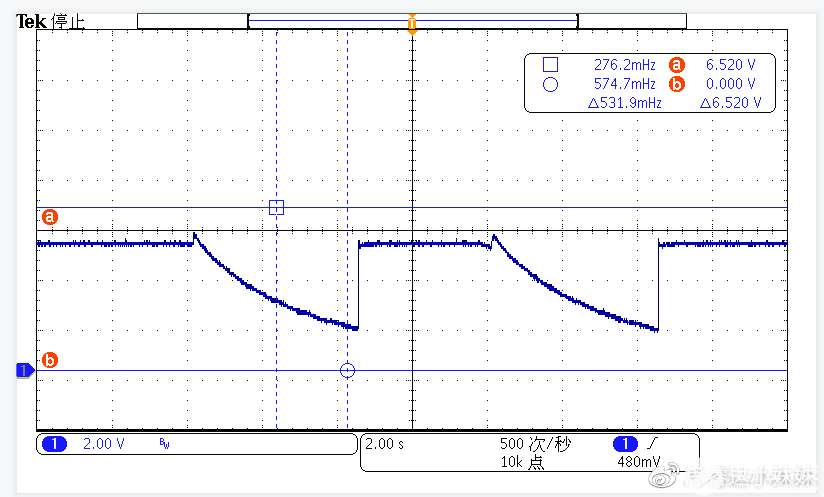

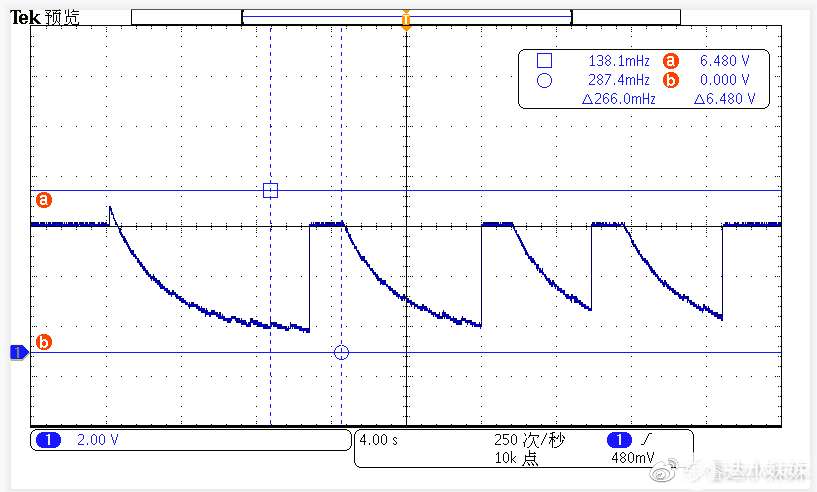

XXX6255+XXX6905 90V/650HZ FB短路波形
CR6267SH+CR3006 90V/650HZ FB短路波形

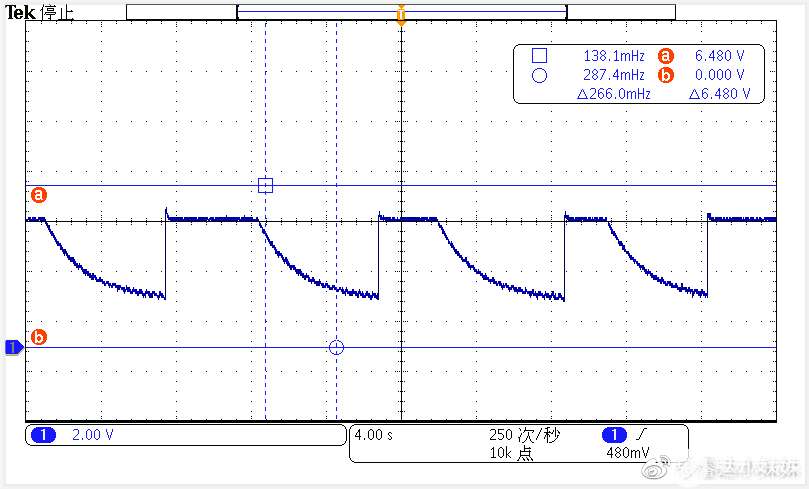

XXX6255+XXX6905 264V/650HZ FB短路波形
CR6267SH+CR3006 264V/650HZ FB短路波形
对比结果：电性基本一致。推荐选择思睿达主推的CR6267SH+CR3006产品。
