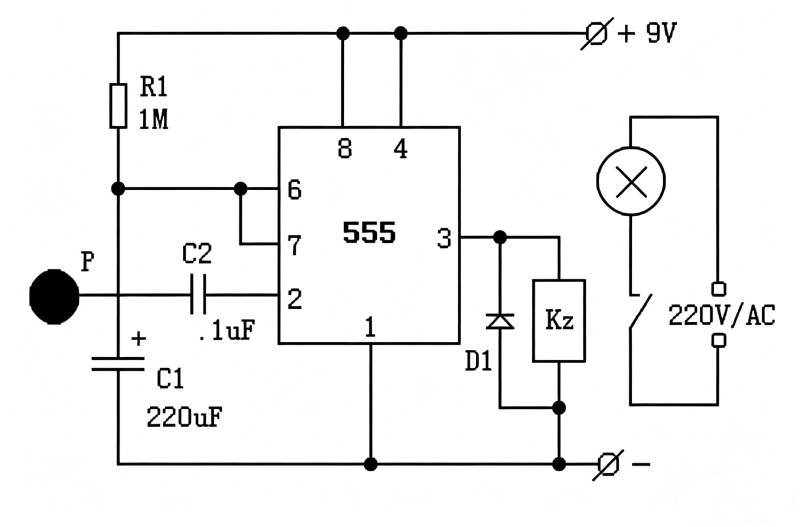

家人们谁懂啊！这颗555定时器直接化身成了一个“傲娇”的触摸延时开关，专治各种忘关灯的强迫症！平时它就是个“躺平”状态，没人碰它的时候，触摸片P啥反应没有，555的第7脚直接把电容C1里的电给“薅”得一干二净。输出端第3脚低电平摆烂，继电器KS也跟着摆烂，家里那盏220V的大灯就只能乖乖装睡，绝不多浪费一度电。
但只要你伸手轻轻一碰那个金属片P，它立马就像被激活了一样，瞬间支棱起来！你身上那点人体感应的杂波信号，就像按下了“启动键”，通过C2耦合电容直接给555的触发端（第2脚）来了一针“兴奋剂”。555立马翻身农奴把歌唱，第3脚秒变高电平，继电器KS“啪嗒”一下就吸合了，常开触点闭合，那盏大灯瞬间就被点亮。同时，它内部的放电管“罢工”了，电源开始通过R1电阻给C1电容“喂饭”，正式进入倒计时模式。
接下来就是它的“冷静期”了。当C1电容被喂到电源电压的2/3时，这颗555定时器又像个闹够了的熊孩子，直接翻脸不认人，再次翻转状态。第7脚重新“上岗”，C1电容的电瞬间被放个精光，第3脚也打回原形变回低电平，继电器KS失电“躺平”，大灯也只能乖乖熄灭，一场灯光秀宣告结束。这个定时时长是算好的，按图里R1=1MΩ、C1=220μF的参数，大概能亮4分钟。旁边的二极管D1就是个“护犊子”的保镖，专门吸收继电器断电时产生的反向电动势，保护脆弱的555芯片不被击穿，型号选1N4148或者1N4001都能胜任这份安保工作！
