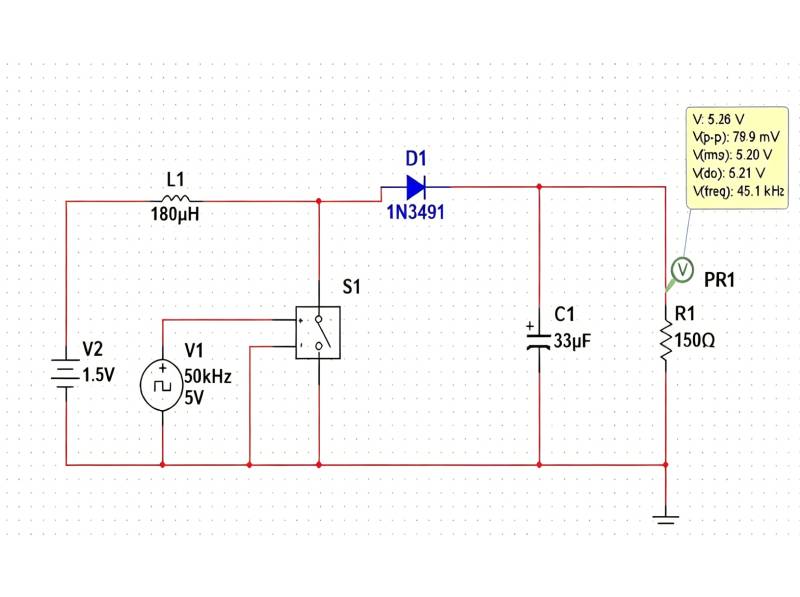

DC-DC转换器是电力电子领域中实现电压高效变换的核心电路，它能将直流电能从一个电压等级转换为另一个，在现代电子产品中扮演着不可或缺的角色。相较于传统的线性稳压器，DC-DC开关稳压器以其极高的效率和极低的发热量，成为了电池供电、便携式设备等场景的首选方案。而升压（Boost）转换器作为其中最基础的拓扑之一，其工作原理可以通过你提供的这张电路图进行完整拆解，它清晰地展示了如何将1.5V的低电压高效提升至5V以上的输出电压。
首先，我们来认识这张电路图中的核心元件：输入电源V2提供1.5V的直流电压，作为整个电路的能量来源；电感L1（180μH）是能量储存与传递的核心载体，它利用磁场储能的特性，实现低压到高压的能量“搬运”；开关S1由V1（50kHz方波信号）驱动，模拟MOSFET或三极管的高频通断动作，控制能量的输入与输出节奏；二极管D1（1N3491）作为单向导通器件，防止电流倒流，确保能量只能从电感流向输出端；滤波电容C1（33μF）负责平滑输出电压，为负载提供稳定的直流供电；R1（150Ω）则是模拟的负载电阻，PR1测量点的仿真结果显示，电路成功输出了约5.26V的稳定电压，纹波仅79.9mV，验证了该拓扑的有效性。
升压电路的工作过程可以清晰地分为三个阶段，完美诠释了电感储能与释放的能量转换逻辑。第一阶段是电感的储能过程：当开关S1闭合时，输入电压V2直接加在电感L1两端，电流从电源正极流出，经过L1和开关S1回到负极。此时，电感两端的电压差驱动电流线性上升，能量以磁场的形式储存在电感中。由于二极管D1的阳极电位低于阴极电位，处于反向偏置状态，无法导通，负载的供电暂时由滤波电容C1维持，电容释放之前储存的电荷，保证输出电压不会瞬间跌落。这一阶段的持续时间由开关的导通占空比决定，占空比越大，电感储存的能量越多。
第二阶段是能量向电容与负载的转移过程：当开关S1断开时，电感的电流无法突变，为了维持电流方向，电感会产生一个与原电压极性相反的感应电动势，其大小与电流变化率成正比。此时，电感的感应电动势与输入电压V2叠加，形成远高于输入电压的高压，迫使二极管D1正向导通。储存在电感中的磁场能量通过二极管流向输出端，一部分直接为负载R1供电，另一部分则为滤波电容C1充电，补充电容在第一阶段释放的电荷，为下一个开关周期的负载供电储备能量。这一阶段，电感的电流逐渐下降，直到开关再次闭合，进入下一个循环。
第三阶段是能量循环与输出稳定的过程：开关S1再次闭合时，电路回到第一阶段，电感重新开始储能，而此时二极管D1再次截止，负载的供电完全由滤波电容C1维持。这种“储能-释放-再储能”的高频循环过程，使得输出电容始终保持着较高的电压，从而实现了稳定的升压输出。从仿真结果来看，这张电路图完美实现了1.5V到5V以上的升压目标，其核心原理正是利用电感的电流连续性，通过开关的高频通断，将能量“泵”入输出电容，最终实现电压的提升。这种拓扑的理论升压倍数由开关的占空比决定，占空比越大，输出电压越高，这也是升压电路能够灵活适配不同输入输出需求的关键所在。
